Cada fabricante de NAS implementa sua própria camada de abstração sobre os componentes Linux subjacentes — sistemas operacionais proprietários, gerenciadores de volume customizados, formatos de metadados exclusivos e comportamentos específicos de falha que exigem conhecimento técnico aprofundado de cada plataforma para execução bem-sucedida da recuperação de dados de NAS. O que funciona para um volume Synology SHR pode ser completamente inadequado para um pool QNAP ZFS — e a confusão entre essas arquiteturas é uma das principais causas de perda definitiva durante tentativas de recuperação mal orientadas.

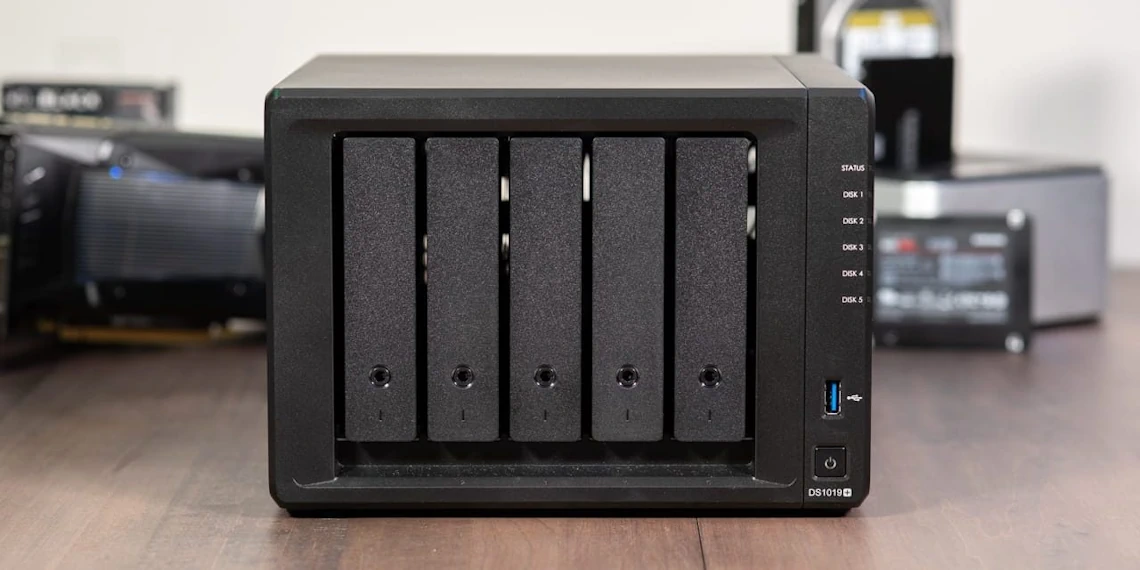

Synology — SHR, DSM e a Complexidade do LVM Oculto

A Synology é o fabricante de NAS com maior base instalada no Brasil e representa a maioria dos casos de recuperação de dados de NAS atendidos no laboratório. Os dispositivos Synology operam sob o DSM — DiskStation Manager — um sistema operacional baseado em Linux que esconde toda a complexidade técnica do array por trás de uma interface intuitiva que qualquer usuário consegue configurar.

Por baixo dessa interface, no entanto, reside uma arquitetura significativamente mais complexa. O SHR — Synology Hybrid RAID — é um gerenciador de volumes automatizado baseado em LVM que permite criar arrays com discos de capacidades diferentes, calculando automaticamente a configuração ideal de RAID para maximizar o espaço utilizável. Quando um array SHR com discos de 2TB, 3TB e 4TB é criado, o LVM cria internamente sub-RAIDs ocultos de diferentes tamanhos que o administrador nunca vê diretamente no painel do DSM.

Quando a placa-mãe do Synology queima ou o volume SHR entra em estado de degradação severa, a recuperação de NAS Synology exige reconstrução manual das tabelas LVM para identificar os sub-RAIDs ocultos e sua ordem de montagem. Essa reconstrução é realizada diretamente nas imagens forenses dos discos via análise hexadecimal — sem depender do hardware ou firmware Synology original. O sistema de arquivos Btrfs sobre o LVM adiciona uma segunda camada de análise — reconstrução das árvores B-tree para acesso aos dados do usuário após a reconstituição do array.

Casos como o da Formflex — NAS Seagate com array RAID em configuração complexa — e o do arquiteto Christian Uhlmann — NAS QNAP que ficou subitamente inacessível pela rede — demonstram na prática que a recuperação de dados de NAS é viável mesmo em cenários onde o dispositivo original não responde e nenhuma ferramenta automática consegue acessar os volumes.

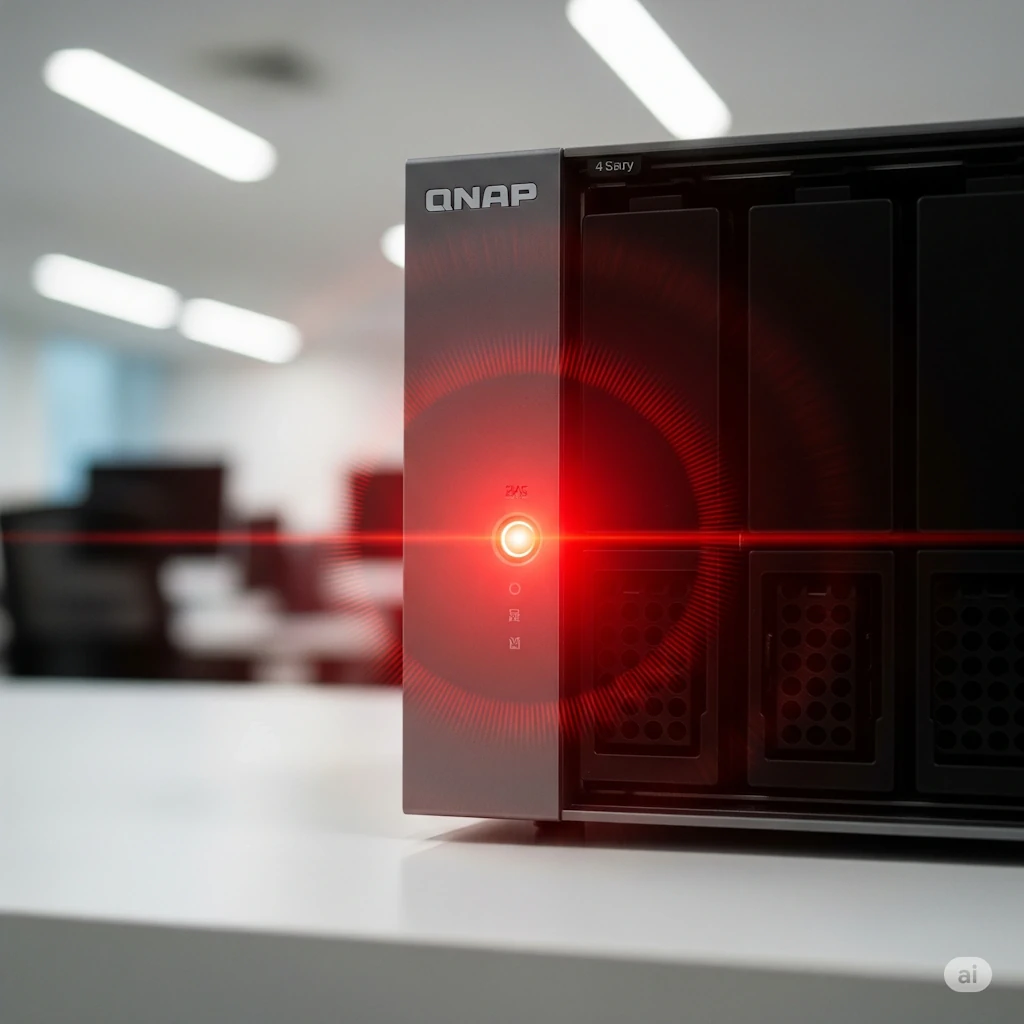

QNAP — QTS, QuTS Hero e a Dualidade EXT4/ZFS

Os NAS QNAP operam sob dois sistemas operacionais distintos dependendo do modelo: o QTS convencional, baseado em Linux com MDADM e EXT4 ou XFS para os modelos de entrada e médio porte, e o QuTS Hero, baseado em ZFS para os modelos enterprise de alta performance. Essa dualidade significa que a abordagem de recuperação de dados de NAS QNAP varia radicalmente dependendo do modelo específico do dispositivo.

No QTS convencional, a arquitetura é baseada em Storage Pools gerenciados por LVM sobre arrays MDADM, com volumes Thick ou Thin Provisioned formatados em EXT4 ou XFS. O Qtier — sistema de tiering automático da QNAP que distribui dados entre SSDs de cache e HDDs de capacidade — adiciona uma camada adicional de complexidade quando habilitado, porque os blocos de dados podem estar distribuídos entre diferentes camadas de armazenamento físico.

No QuTS Hero com ZFS, os Storage Pools são substituídos por zpools com VDEVs em RAID-Z1, RAID-Z2 ou espelho. A recuperação de NAS QNAP QuTS Hero segue o protocolo ZFS descrito na seção anterior — análise de uberblocks, reconstrução do MOS e extração de datasets — sem nenhuma dependência do sistema operacional QTS original.

O erro mais comum em recuperação de NAS QNAP é tentar montar o volume em outro dispositivo QNAP do mesmo modelo esperando que o sistema reconheça automaticamente os discos. Essa operação frequentemente falha porque o QNAP armazena metadados de configuração do pool que são específicos do hardware original — e a tentativa de importação em hardware diferente pode sobrescrever esses metadados e comprometer a recuperação.

Western Digital My Cloud — EXT4 com Configurações Proprietárias

A linha Western Digital My Cloud — incluindo os modelos My Cloud Home, My Cloud EX2 Ultra, My Cloud EX4100 e PR4100 — utiliza Linux com EXT4 como sistema de arquivos base, mas com configurações proprietárias de particionamento e metadados que diferem dos arrays MDADM convencionais.

Os modelos My Cloud de baía única são essencialmente HDs externos com interface de rede — a recuperação de dados de NAS WD nesse caso é mais próxima da recuperação de um HD convencional com sistema de arquivos Linux. Os modelos multi-baía como o EX2 Ultra e EX4100 utilizam MDADM com configurações específicas da WD que incluem partições de sistema ocultas nos primeiros gigabytes de cada disco.

A recuperação de dados de NAS WD My Cloud exige identificação das partições de sistema WD antes de localizar a partição de dados do usuário — um processo que varia por geração de firmware e modelo específico. A encriptação de disco habilitada nos modelos PR4100 adiciona uma camada adicional que torna a recuperação dependente da disponibilidade da chave de encriptação armazenada nos metadados do dispositivo.

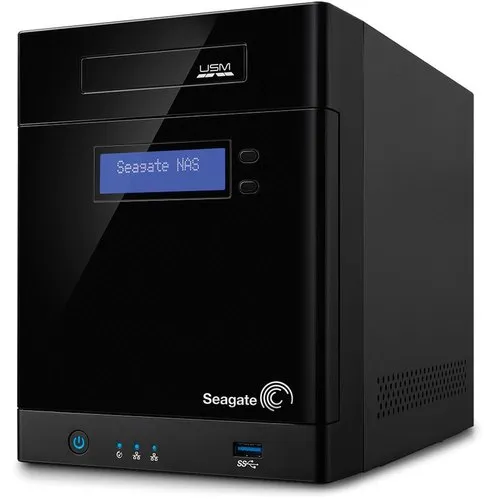

Seagate NAS — BlackArmor, Personal Cloud e IronWolf

A Seagate produziu diversas gerações de NAS ao longo dos anos — desde os modelos BlackArmor NAS 400 e NAS 440 até os Personal Cloud e IronWolf NAS mais recentes. Cada geração utilizou versões diferentes do sistema operacional embarcado e configurações distintas de particionamento e sistema de arquivos.

Os modelos BlackArmor — como os atendidos nos casos da SSR Tecnologia e da Formflex — utilizam Linux com EXT3 ou EXT4 em configuração MDADM RAID 5. Uma particularidade específica do BlackArmor é que o firmware armazena a chave de configuração do array em partição dedicada nos discos — quando essa partição é corrompida, o NAS não reconhece o array mesmo com todos os discos fisicamente intactos.

A recuperação de dados de NAS Seagate BlackArmor exige localização manual da configuração do array nas imagens forenses dos discos e reconstrução do MDADM virtualmente em laboratório — processo que o laboratório da E-Recovery executa diariamente para modelos dessa geração que ainda representam uma parcela significativa dos casos atendidos.

Drobo — BeyondRAID e Engenharia Reversa Proprietária

O Drobo é o caso mais desafiador de recuperação de dados de NAS em termos de engenharia reversa — porque o sistema BeyondRAID utilizado por todos os modelos Drobo é completamente proprietário e não documentado publicamente. Diferentemente dos NAS baseados em Linux com MDADM e EXT4 onde os algoritmos são conhecidos e documentados, o BeyondRAID é uma tecnologia exclusiva da Drobo que distribui os dados entre os discos de forma que permite adicionar e remover discos sem interrupção — mas utilizando algoritmos que só a Drobo conhece completamente.

A recuperação de NAS Drobo exige análise hexadecimal direta das imagens brutas dos discos para identificar os padrões de distribuição de dados específicos do BeyondRAID — um processo que combina engenharia reversa dos metadados com reconstrução matemática dos algoritmos de distribuição de blocos. Como demonstrado no caso da ITV Online com Drobo 5S atendido pelo laboratório, a recuperação é possível mesmo sem documentação pública do BeyondRAID — mas exige experiência específica com essa arquitetura proprietária que poucos laboratórios no Brasil possuem.

NAS Legados — Iomega, LaCie e Buffalo

O mercado brasileiro ainda opera uma quantidade significativa de NAS de gerações anteriores que foram descontinuados pelos fabricantes mas continuam em produção ativa nas empresas — Iomega IX2, IX4 e StorCenter, LaCie 5big e 2big Network, Buffalo LinkStation e TeraStation.

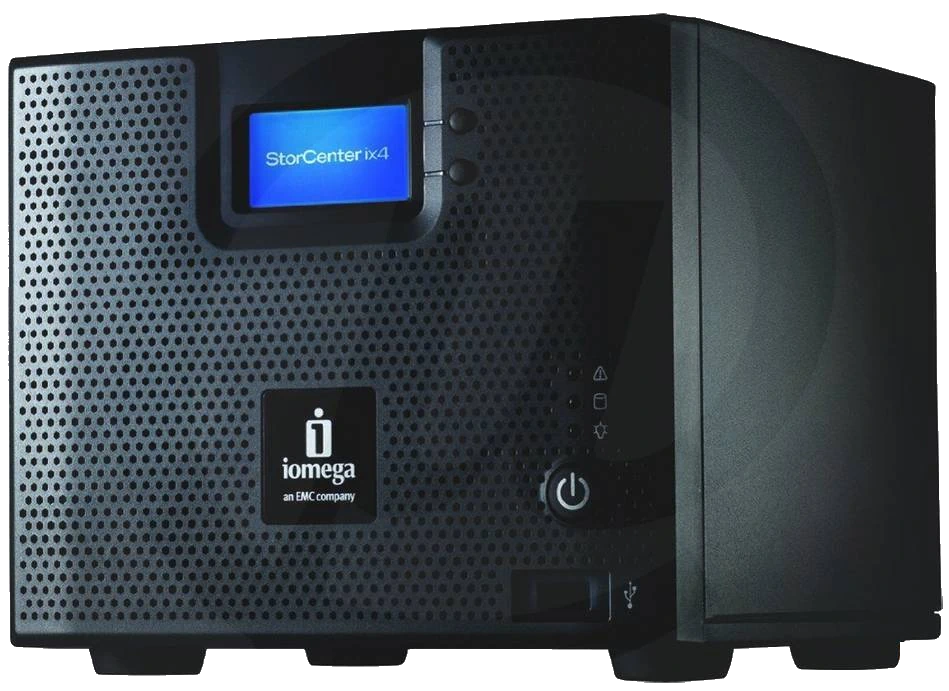

A recuperação de dados de NAS legados apresenta desafios específicos relacionados à escassez de documentação técnica e à dificuldade de encontrar hardware equivalente para testes. Os modelos Iomega IX4-200D — como o caso da Copasul e da SSR Tecnologia — utilizam Linux com EXT3 ou EXT4 em MDADM RAID 5, sendo relativamente próximos dos NAS Linux convencionais em termos de recuperação forense. Os modelos LaCie 5big e 2big Network têm arquitetura similar mas com firmware Apple-oriented que inclui suporte a HFS+ e APFS para usuários Mac. Os modelos Buffalo utilizam uma variante do Linux com formatação proprietária que requer identificação específica do modelo antes de iniciar qualquer processo de recuperação de NAS.
